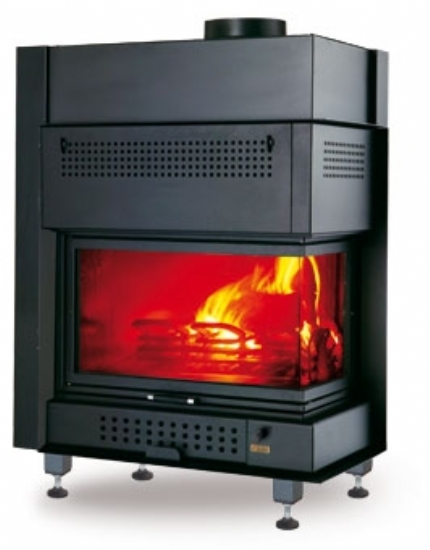

Termocamino mod.
SL dx - SL sxL’antina verticale a scomparsa e il sistema di apertura a L sia a destra che a sinistra sono due brevetti Famar che consentono di posizionare il termocamino nell’angolo con visione del fuoco a tutto campo, senza pareti. è disponibile con 2 diversi livelli di potenza ed è provvisto di produzione di acqua calda sanitaria di serie, vetro ceramico, girarrosto, scivolo per contenimento legna. Massima adattabilità alle esigenze del cliente. A richiesta: predisposizione basamento per inserimento successivo del Thermocombi; Thermocombi già assemblato a scelta a destra, a sinistra o posteriore anche a distanza diversa da quella standard; assemblato con Kit Sistema Plus, a scelta a destra o a sinistra, anche insieme al Kit Thermocombi al lato opposto e allo stesso lato (Kit Sistema Plus e a seguire Kit Thermocombi).

Antina verticale a scomparsa e apertura a L brevettata

L’antina verticale a scomparsa e il sistema di apertura a L sia a destra che a sinistra, consente di posizionare il termocamino nell’angolo con la visione del fuoco a tutto campo, senza pareti. La particolare struttura (brevettata) della porta a scomparsa è stata progettata per eliminare completamente i problemi dovuti alle dilatazioni termiche ed ha inoltre una opportuna apertura laterale per permettere un’idonea pulizia del vetro, presente su tutti i modelli con apertura a scomparsa.

Materiali impiegati

Corpo caldaia e facciata anteriore in lamiera decapata di 1^a scelta con spessori fino a 4 mm di acciaio Fe 360. Parete interna della camera di combustione e canali dello scambiatore in lamiera di acciaio Corten.

Vano contenitore degli accessori

Famar non tralascia nulla per agevolare la comodità d’utilizzo dei suoi prodotti. La parte superiore della facciata del termocamino è apribile per contenere l’attrezzatura necessaria alla pulizia dello scambiatore ed all’apertura della porta insieme al supporto per il girarrosto.

Rifiniture superficiali

Il corpo caldaia è verniciato con prodotto ad acqua per ottima finitura ed anticorrosione. La parete anteriore estetica (facciata) è verniciata con polveri poliestere certificate per un idoneo trattamento superficiale anticorrosione ed estetico.

Fondo sezionato in tre pezzi

Fondo sezionato in tre pezzi per bilanciare le dilatazioni termiche con griglia centrale per il passaggio della cenere nel cassetto. Possibile predisposizione per inserimento del Kit Thermocombi.

Cassetto per la cenere

Contenimento e semplice svuotamento della cenere mediante un cassetto provvisto anche di griglie di aerazione per la gestione dell’aria secondaria.Torna su

Velo d’aria sulla superficie interna dell’anta

Tutti i termocamini Famar hanno un idoneo velo d’aria sulla parete interna dell’anta per evitare l’affumicamento del vetro. L’aria secondaria può essere regolata dal cassetto con fuoriuscita nella parete posteriore della camera di combustione.

Produzione acqua calda sanitaria

La produzione di acqua calda sanitaria avviene mediante uno scambiatore interno a 4 serpentine in rame ø 10 mm che collegato ad una valvola di scarico termico funge anche da sicurezza aggiuntiva.

Serranda di bypass manuale

La serranda gestisce l’uscita dei fumi nella canna fumaria durante la fase di accensione e durante le cariche successive oppure nello scambiatore durante il funzionamento.

Potenza del termocamino SL

Di questa versione sono disponibili le potenzialità 23,2 kW e 32,5 kW.

Misure degli ingressi ed uscite del corpo caldaia

Le tubazioni di mandata predisposte sulle pareti laterali a destra e a sinistra in alto sono mezzi manicotti da 1”. I ritorni sono a destra e sinistra in basso della stessa misura. La tubazione di sicurezza e sfogo è sulla parte superiore mezzo manicotto da 1”. Le tubazioni di uscita del sanitario sono raccordi da 3/8” con tubo di rame ø 12 mm. Il dimensionamento dello scambiatore in rame del sanitario, tubo ø 10 mm, è tale da cedere tutta la potenza del termocamino in presenza di ebollizioni anomale o non controllate, collegandolo ad una valvola di scarico termico (ulteriore sicurezza). L’alloggiamento delle sonde avviene in due mezzi manicotti da ½”. Il convogliatore fumi ha diametro 250 mm per le potenzialità 23,2 kW e 32,5 kW, diametro 300 mm per la potenzialità da 46,5 kW.

Impugnatura anatomica resistente alle alte temperature

Maniglia con inserti in alluminio pressofuso rifiniti con trattamento galvanico, impugnatura anatomica in materiale plastico tecnologico resistente alle alte temperature che evita scottature durante la presa. Pomolo di apertura della serranda di forma anatomica, anch’esso in materiale plastico tecnologico resistente alle alte temperature per evitare scottature.Torna su

* Dimensione massima raggiungibile 270 mm


Quote in mm


* Dimensione massima raggiungibile 270 mm


Quote in mm

5 anni di garanzia

I prodotti Famar sono progettati e realizzati rispettando criteri di eccellenza qualitativa. Design italiano, completamente studiato e realizzato da tecnici e manodopera italiana negli stabilimenti Famar. Le materie prime utilizzate sono tutte certificate e di idonea provenienza, nel rispetto della qualità aziendale, certificata UNI EN ISO 9001:2008.
I prodotti Famar offrono una certezza di funzionalità che va ben oltre la durata della garanzia vera e propria, che è di 5 anni per i termocamini (contro i 2 anni previsti dalla normativa CE - decreto legislativo 2 febbraio 2002 n. 24), come precisato dall’apposito certificato rilasciato con l’acquisto di ogni prodotto Famar.
